プラスチックに金属ネジを固定する「インサートナット」。その中でも高い強度と効率を誇るのが「超音波圧入」です。本記事では、仕組みから他手法との違い、設計の注意点までを解説します。

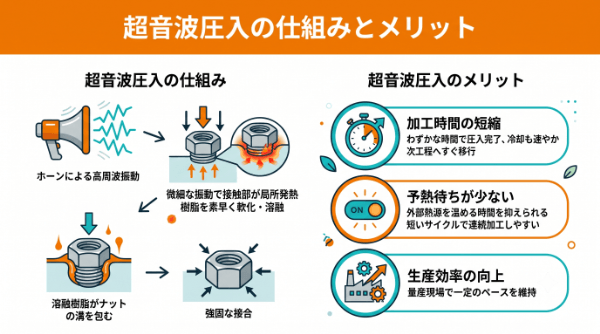

超音波圧入は、人の耳には届かないほど速い高周波の揺れ（振動）によって発生する熱を利用し、金属ナットを樹脂に埋め込む技術です。ホーンという道具から伝わるこの微細な揺れが、樹脂との接地面で強力な摩擦熱を生み出し、プラスチックを素早く溶かします。溶け出した樹脂がナットの表面にある溝をしっかり包み込むため、一度固定されると非常に抜けにくい、強固な接合が可能になります。
この工法の利点は、加工サイクルが迅速であることです。圧入工程はわずかな時間で完了し、冷却も速やかに行われるため、間を置かずに次工程へと移行できます。熱源を温める待機時間が不要で、起動時から安定して稼働できる点も運用の利点です。こうした特性により、一定のペースを維持することが求められる量産現場において、生産効率を高める選択肢となっています。

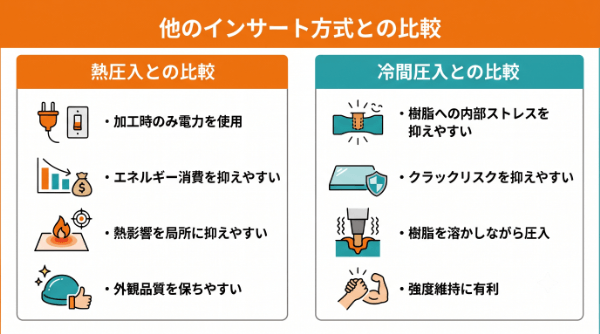

従来の熱圧入と比較した場合、超音波圧入はエネルギー消費を抑えやすいという特徴があります。熱圧入は常に一定の温度でヒーターを高温に保つ必要がありますが、超音波式は加工する瞬間のみ電力を消費するため、コスト管理の面でも有利に働くことが多いです。また、熱の影響を圧入箇所の周囲のみに限定できるため、成形品全体の熱歪みを最小限に抑える効果が期待できます。これにより、製品の意匠性を損なうことなく、精密で美しい仕上がりを実現することが可能となるのです。
単純な力でナットを押し込む冷間圧入と比較すると、樹脂にかかる内部ストレスが大幅に軽減される傾向にあります。冷間圧入では常温の樹脂に無理な力が加わるため、微細なひび割れ、いわゆるクラックが生じるリスクが拭えません。しかし、超音波圧入では樹脂を溶かしながら馴染ませていくため、素材への攻撃性が低く、長期的な強度維持が図りやすくなります。特に高い耐久性が求められる製品においては、このストレスの少なさが製品寿命を左右する重要な要因になるでしょう。

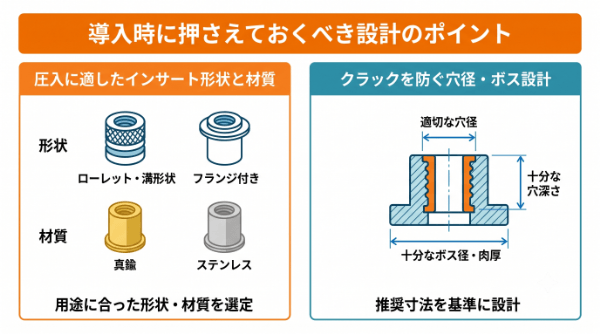

技術の成果を最大化するためには、使用するナットの形状と材質を慎重に選ぶことが欠かせません。超音波圧入に適した形状として、溶けた樹脂がスムーズに流れ込みやすい向きに刻まれたローレットや、適切な深さを確保できるフランジ付きのタイプが推奨されます。材質については、振動の伝達効率が良い真鍮や、耐食性に優れたステンレスなどが一般的に選択されます。これらを製品の用途に合わせて正しく選定することで、加工不良を未然に防ぎ、安定した品質を維持することに繋がります。
圧入を受け入れる樹脂側の設計、特にボスと呼ばれる円筒部分の形状や穴径の精度も非常に重要です。溶けた樹脂が適切に行き渡るための「逃げ溝」を適切に設けないと、溢れた樹脂がバリとなって外観を損ねたり、ネジ山に混入したりする恐れがあります。さらに、ボスの肉厚が不足していると、振動や熱によってボス自体が変形してしまう可能性も否定できません。適切な数値を算出し、設計段階から余裕を持たせることが、量産時のトラブルを避けるための最善策と言えるでしょう。
超音波圧入は、「スピード」「強度」「品質」の3拍子が揃った、現代の樹脂製品製造において極めて合理的な技術です。特にエンジニアリングプラスチックを用いた精密機器や自動車部品において、その真価を発揮することが期待されています。製品に求められるスペックや使用環境に合わせ、最適なナット形状と設計条件を導き出すことが、最終的な製品クオリティを左右する鍵となります。
