冷間圧入は、加熱や超音波を使わず常温でインサートナットを圧入する手法です。設備コストを抑え、作業工程を短縮できるメリットがある一方、樹脂への負荷や保持力の特性を正しく理解する必要があります。本記事では冷間圧入の仕組みや利点、注意点を解説します。

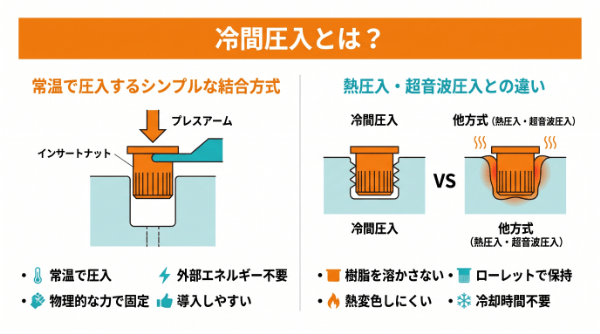

冷間圧入は、プラスチック成形品のボス部に設けられた下穴に対して、インサートナットを常温のまま圧入する方法を指します。加熱や超音波振動といった外部エネルギーを用いず、プレス機などの物理的な力だけで押し込むため、非常に簡便な工程と言えるでしょう。作業環境を問わず導入しやすい点が大きな特徴となっています。一方で、樹脂の弾性を利用して固定するため、事前の設計精度が重要になる点に留意が必要です。設備を簡略化したい現場にとって、非常に有効な選択肢となります。特別な動力源を確保しにくい小規模な現場でも、安定した品質を維持しやすいのが魅力です。
一般的に広く普及している「熱圧入」や「超音波圧入」は、樹脂を瞬間的に溶融させてナットを固定します。これに対し冷間圧入は、樹脂を溶かすことなく、ローレット（凹凸形状）を樹脂壁に食い込ませることで保持力を得ます。熱による樹脂の変質や糸引きといったトラブルが発生しにくいため、仕上がりの美しさを優先したい場合にも検討される手法といえるでしょう。加工の前後で樹脂の性質が変わらない点は大きなメリットとなります。冷却時間を必要としないため、連続作業を通じた工期の短縮も可能です。また、熱変色を嫌う外観部品の組み立てにおいて、非常に重宝される傾向にあります。

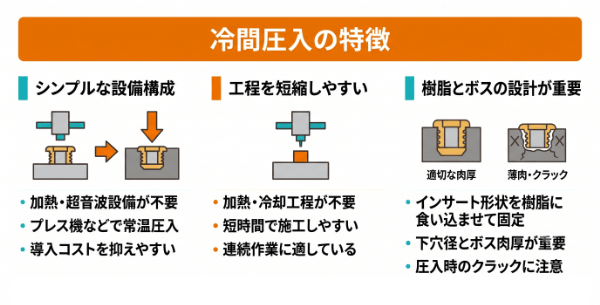

冷間圧入の最大の利点の一つは、高価な専用設備を必要としない点にあります。加熱装置や超音波発生器が不要なため、汎用的な設備さえあれば、すぐに作業を開始できるでしょう。初期投資を抑えられるだけでなく、電気代などのランニングコストや設備のメンテナンス費用も軽減できる可能性があります。小規模な生産ラインや、コストを抑えたいプロジェクトにおいては非常に合理的な選択肢となります。
加熱や冷却の工程を挟まないため、1個あたりの圧入時間を極めて短く設定することが可能です。熱圧入のように樹脂が固まるのを待つ必要がなく、圧入後すぐに次の工程へ移れる点は、大量生産の現場において大きな強みとなります。タクトタイムの短縮はそのまま製造コストの削減に直結するため、生産効率の向上を目指す企業にとって、冷間圧入のスピード感は魅力的な要素となるはずです。自動機との親和性も高く、トータルの生産能力を底上げできます。秒単位の短縮が積み重なることで、月間の生産個数には大きな差が生まれるため、コスト競争力の強化に直接貢献します。
熱可塑性樹脂の中には、熱を加えることで劣化や変色を起こしやすい材料も存在します。また、熱による膨張と収縮が原因で、製品に歪みが生じてしまうケースも少なくありません。冷間圧入であれば、常温で加工を行うため熱応力によるトラブルを未然に防ぐことが期待できます。特定の機能性樹脂や、熱管理が極めて難しい繊細な成形品に対しても、物理的な押し込みであれば安定して対応できる場合があります。素材の特性を維持したまま組み立てを行える点は、大きな魅力です。熱に敏感な添加剤を含んだ特殊なコンパウンド材料を使用する場合でも、冷間圧入なら物性変化のリスクを最小限に抑えられます。

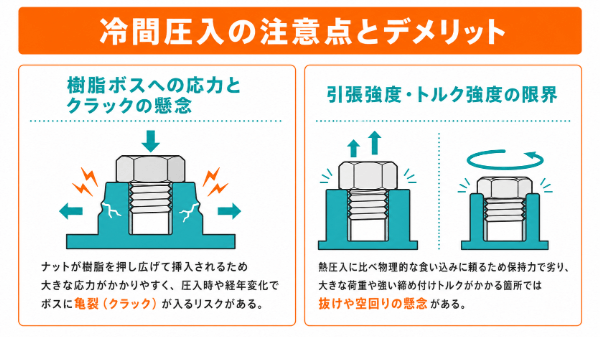

冷間圧入は、ナットが樹脂を押し広げながら挿入されるため、樹脂側に大きな応力がかかりやすい傾向にあります。特に強度の高い樹脂や脆い材料を使用している場合、圧入時やその後の経年変化によって、ボス部分に亀裂（クラック）が入るリスクが否定できません。この現象を防ぐためには、ボスの肉厚を十分に確保したり、材料の特性を見極めて圧入力の加減を調整したりするなどの慎重な検討が必要とされるでしょう。製品の寿命に直結する部分ですので、設計段階でのシミュレーションが欠かせません。長期間使用する製品においては、環境ストレスクラック耐性も考慮した材料選定が求められます。
樹脂を溶かしてローレットの隙間に隙間なく流し込む熱圧入と比較すると、物理的な食い込みに頼る冷間圧入は、保持力の面でやや不利になるケースが見受けられます。特に大きな引張荷重がかかる部位や、ボルト締結時に強いトルクが加わる箇所では、ナットの抜けや空回りが懸念されるかもしれません。そのため、製品が実際に使用される環境や負荷を想定し、必要とされる強度が十分に満たされているかを事前に試験して確認することが推奨されます。過酷な条件下では、補強設計などの工夫が必要になります。締結の信頼性を担保するために、使用するボルトの締め付けトルク管理も併せて厳格に行うことが重要です。

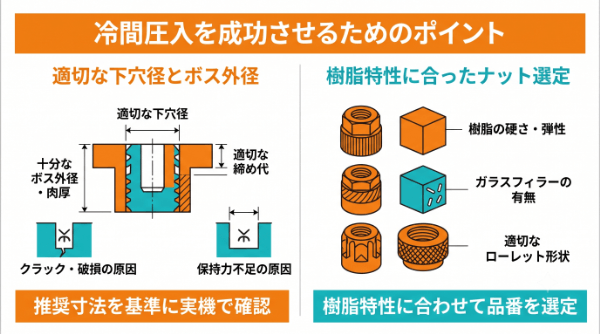

冷間圧入における性能を左右する最も重要な要素は、下穴の寸法管理です。下穴が小さすぎると樹脂への負荷が過大になり破損を招きますし、逆に大きすぎればローレットの食い込みが浅くなり保持力が不足してしまいます。樹脂の種類によって異なる収縮率や弾性を考慮し、適切な「締め代（しめしろ）」を設定することが不可欠です。設計段階でメーカーの推奨値を参照しつつ、プロトタイプによる実機検証を行うのが理想的でしょう。微細な寸法調整が、製品の安定した品質を支える土台となります。金型の摩耗による寸法変化も想定し、定期的な下穴径の測定を行うことが、長期的な品質維持のポイントです。
インサートナットにはさまざまなローレット形状が存在し、それぞれ食い込み方や抵抗値が異なります。例えば、硬い樹脂には鋭利な形状のローレットが適しており、柔軟な樹脂にはより深く食い込む形状が適しているといった具合です。使用する樹脂材にガラスフィラーが含まれているかどうかでも最適な形状は変わるため、材料特性に合わせてナットの品番を使い分けることが大切です。専門的な知見を持つサプライヤーと相談し、最適な組み合わせを見つけることが成功への近道となります。
冷間圧入は、コストパフォーマンスと作業スピードを両立できる非常に実用的な結合方式です。専用の加熱設備を必要とせず、手軽に導入できる点は製造現場にとって大きなメリットとなるでしょう。
しかし、その特性上、樹脂への応力負荷や保持力の設計には細心の注意を払わなければなりません。樹脂の割れや強度不足といったトラブルを未然に防ぐためには、精密な設計と適切なナットの選定が鍵を握ります。
メリットと注意点の双方を正しく理解した上で、自社の製品に最適な圧入方法を選択してください。もし判断に迷う場合は、信頼できるインサートナットの専門メーカーへ相談し、技術的なアドバイスを受けることで、より確実なものづくりが可能になるでしょう。
