樹脂部品のボス（ねじ留め用突起）は、部品同士の締結や位置決めに欠かせない一方で、設計や締結条件が合わないと「締結力不足」「クラック（割れ）」「ヒケ・ボイド」などの不具合が起きやすい箇所です。ここではタッピンねじ締結を中心に、設計段階で押さえるべき基本寸法の考え方と、成形不良や割れを減らすためのポイントを整理します。
ボスの主な用途は、ねじによる締結と、組付け時の位置決めです。タッピンねじの場合は、ねじが樹脂に食い込んで雌ねじを形成し、その摩擦と弾性で締結力を得ます。
一方で、下穴径や肉厚、高さなどが不適切だと、ねじ山のかかりが不足して締結力が出ない、あるいは締結時の周方向応力が過大になってクラックが発生する、といった問題につながります。また、ボス根元が厚肉になると冷却・収縮差が大きくなり、ヒケ・ボイド、反りなどの外観・寸法不良を招きやすくなります。

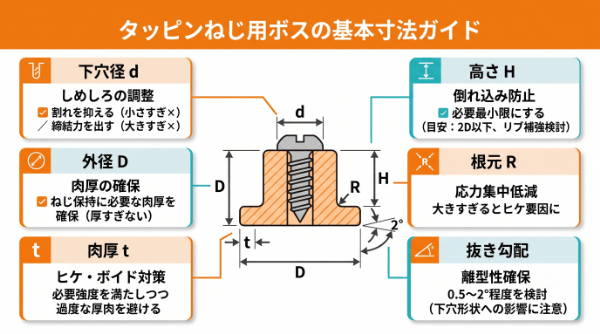

タッピンねじ用ボスは、ねじの保持に必要な肉厚と、成形不良を抑える薄肉化のバランスが重要です。以下は一般的に検討される項目と目安の考え方です（ねじ種類、樹脂材、要求強度で最適値は変わるため、最終決定は材料・ねじ仕様・評価結果で行います）。
ポイントは「比率の狙い」を理解することです。例えば高さを必要以上に上げると、締結時の応力や成形後の残留ひずみが増えたり、倒れ込みやすくなったりします。抜き勾配を確保すると離型不良を減らせる一方、下穴形状とねじ山のかかりにも影響するため、ねじの仕様と合わせて検討します。
ボス根元は厚肉になりやすく、冷却・収縮差が原因でヒケやボイドが発生しやすい部位です。単純に外径を大きくして強度を上げようとすると、外観不良やサイクルタイム増加につながりやすい点に注意が必要です。
対策としては、必要なねじ保持を満たす範囲で肉厚を管理し、可能であれば肉盗み（中空化）で厚肉を避けます。また根元Rは応力集中低減に有効ですが、Rを過大にすると局所的な厚肉になり得るため、外観要求（ヒケ許容）も踏まえて設定します。高いボスや荷重が大きい箇所では、ボス単体を太くするのではなく、リブで倒れ込みを抑えたり衝撃強さを補ったりする考え方も有効です。

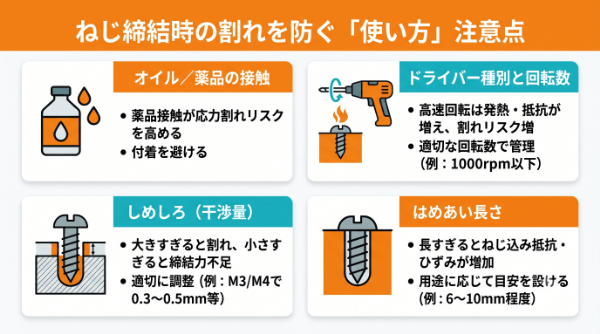

ボスの割れ（クラック）は、設計寸法だけでなく、締結時の条件でも発生しやすさが変わります。特にタッピンねじは樹脂に食い込むため、回転数やトルク管理が不適切だと発熱・応力が増え、割れにつながる場合があります。
設計側で比率を押さえたうえで、量産時は回転数・トルク・締結深さを管理し、初期流動や経時変化も含めた評価で割れの有無を確認することが重要です。
参照元：樹脂成形と不良の基礎（PDF）(https://www.asahi-kasei-plastics.com/wp-content/uploads/2022/11/XY1-2_molding.pdf）
タッピンねじ用の樹脂ボスは、下穴径や外径・肉厚・高さなどの寸法比率を外さないことが、締結力不足とクラック防止の基本です。加えて、根元厚肉を避ける（肉盗み、Rと肉厚のバランス、必要に応じたリブ補強）ことでヒケ・ボイドのリスクも下げやすくなります。設計と締結条件をセットで見直し、初期段階で評価・レビューすることで手戻りを減らせます。
