3Dプリンターで作った樹脂部品の強度不足を補うには、インサートナットの活用が非常に有効です。
樹脂素材単体に直接ねじ切りをすると、強度が不足しやすく、部品が割れたりねじ山が潰れたりするリスクがあります。
インサートナットを組み込むことで、金属製のねじ山を樹脂内部に確保でき、ボルトでしっかりと固定することが可能になります。
結果として、部品全体の耐久性を大幅に向上させることができます。本記事では、そのメリットや設計基準を詳しく解説します。
ヒートインサートナットを活用する最大のメリットは、高い強度と耐摩耗性が得られることです。
これは、はんだごて等で加熱し、樹脂を柔らかく溶かしながら押し込む「熱圧入」の仕組みによります。熱によってナットと樹脂が密着し、強固に一体化するからです。
この仕組みにより、金属の丈夫なねじ山が部品に付与されます。樹脂へ直接ねじ止めする場合と異なり、繰り返しの着脱を行ってもねじ山が摩耗しません。
頻繁に分解・組み立てを行う部品や、強い締結力が求められる用途において、熱圧入は非常に効果的な手法と言えます。
圧入を成功させるためには、下穴の「径」と「深さ」を正しく設計することが重要です。
下穴が狭すぎると樹脂が割れてしまい、浅すぎると溶けた樹脂の逃げ場がなくなるためです。具体的には、以下の基準を目安に設計してください。
・下穴の径：ナットの最大径＋0.2～0.3mmのクリアランスを設ける
・下穴の深さ：ナットの長さの約1.5倍にする
深さを1.5倍にすることで、圧入時に押し出された樹脂が底の隙間に逃げ、表面への溢れや部品の歪みを防ぐことができます。
これらの寸法基準を守ることで、ナットが真っ直ぐ正確に配置され、設計通りの強度を発揮します。
樹脂の割れや過剰な溶け込みを防ぐためには、圧入時の温度管理と物理的なスペースの確保が必要です。
熱をかけすぎたり、穴周辺の強度が不足していたりすると、造形物自体が破壊されてしまうためです。
まず、下穴周囲の肉厚を2mm以上確保し、圧入に耐えられる強度を持たせることが重要です。
作業時は加熱時間を適切に管理し、加熱しすぎないように注意します。樹脂が柔らかくなったら、はんだごてを使って垂直に素早く圧入することがポイントです。
これらを意識することで、トラブルを防ぎ、美しく強固な仕上がりになります。

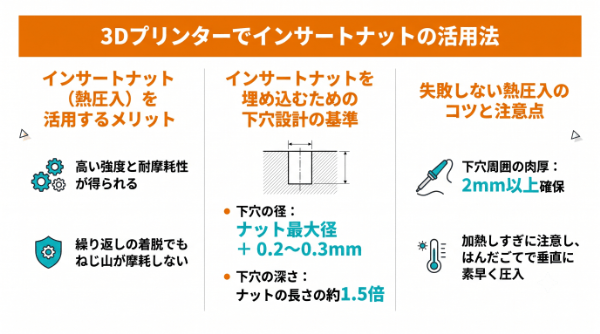

3Dプリンターによる造形物のクオリティを高めるには、インサートナットの正しい設計と圧入が不可欠です。
下穴設計や圧入方式の管理を適切に行うことで、樹脂パーツであっても強固な固定と高い耐久性を実現できます。
クリアランスを考慮した下穴設計、1.5倍の深さの確保、そして垂直で適切な熱圧入の手順を実践してください。
これらのポイントを守り、部品の完成度と信頼性を飛躍的に向上させましょう。
